細胞挿入装置

Cell Insertion Machine は、シングルまたはダブルのマイナスタブを備えた円筒形リチウムイオン電池用に設計されています。{0}この自動装置は、タブの折り曲げ、スチールケースの挿入、および負の絶縁ガスケットの配置を実行します。

この機械はプログラマブル ロジック制御を採用し、細胞供給にロボット アームを利用します。次の操作を自動的に実行します。

• セル直径の検査（直径の許容範囲外、陰性タブの欠如または欠陥の検出）{0}}-
• 自動セル位置決め
• 自動タブ配置
• 負極絶縁ガスケットの自動組立
• 自動タブ曲げ
• CCD検査
• ケースへのセルの自動挿入
• 自動排出と後工程へのシームレスな搬送

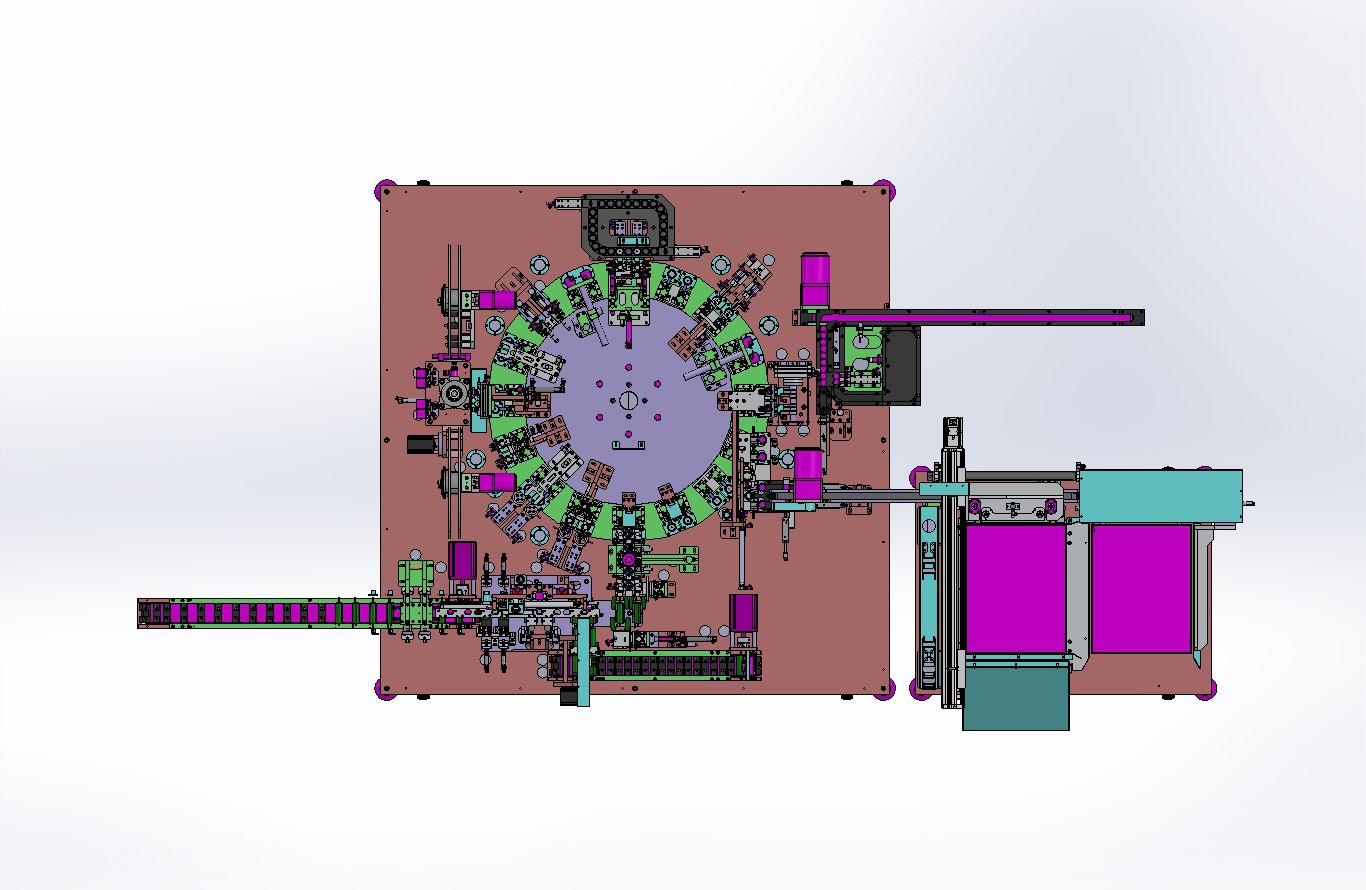

このシステムは、自動絶縁ガスケット配置、自動タブ曲げ、自動セルケーシングという 3 つの主要なプロセスを完了します。

巻線-缶への直結供給 → 前後セル位置決め → セル径検査 → 不良セル選別 → 自動タブ位置調整 → 自動絶縁ガスケット装着 → 自動タブ折り＆CCD検査 → スチール缶自動-除塵 → 自動セル挿入 → 完成品自動-排出→ 不良品自動-選別 → 合格品自動-箱詰め/下流機器への接続

a.ワインディングマシンに直接接続されたロボットアームが、ワインディングマシンの排出口からセルを直接ピックアップして供給します。

b. スチール缶はトレイ全体を積み重ねて供給されるため、一度に約 5 つのトレイを積み重ねることができます。-

c.自動スタートボタンを押すと、装置は自動的にセル生成物をピックアップして供給します。

d.前部/後部アライメントステーションでアライメントを行った後、トランスファーシリンダによりセルを直径検査ステーションに移動します。

e.セル直径検査ステーションは、検出治具、高精度変位センサー、高精度スライド レールで構成されています。-検査後、トランスファーシリンダーがセルをタブ位置合わせステーションに移動します (不良セルはここで排除シリンダーによって排出されます)。次に、適格なセルが回転テーブルの位置決め治具に移されます。

f. 回転テーブルはタブ位置決めステーションに割り出します。そこで、ステッピング モーターが製品位置決め治具を回転させてタブを検出して位置合わせします (絶縁ガスケットの配置を容易にするための内側/外側タブの二次的なタブ位置決めと位置合わせが含まれます)。検出には、ステッピング モーター駆動の位置決め機能を備えた光ファイバー センサーが使用されます。-タブの検出後、回転テーブルは絶縁ガスケット配置ステーションに割り出します。

g.絶縁ガスケットはロール全体から供給されます。この装置は個々のガスケットを自動的に打ち抜き、廃棄物を自動的に巻き戻します。真空検出スイッチは、パンチングおよび配置中に材料の存在を監視し、安定した供給を保証します。配置後、後続のステーションでガスケットの有無と中央タブの曲がりを再チェックして、製品の品質を判断します。

h. タブ曲げステーションはアクティブ曲げを使用し、最初に中央のタブを曲げ、次に外側のタブを曲げます。外側タブを曲げる前に、装置は追加の外側タブの位置合わせを実行します。クランプシリンダーは、曲げ機構が治具内でタブを曲げる前にタブをガイドして位置決めし、曲げられたタブが巻き針の穴を完全に覆い、その後の溶接の安定性を保証します。曲げた後、トランスファーシリンダーがセルを缶挿入ステーションに移動します。

i. 缶挿入ステーションでは、セル (絶縁ガスケットが取り付けられ、タブが曲がった状態) が、正しい向きでスチール缶に押し込まれます。挿入治具はS136金型鋼製で、セルとの接触面に穴を設け、絶縁ガスケットはスローワイヤーカットで製作し、鏡面研磨を施しています。シリンダーが挿入を実行します。挿入後、排出シリンダーが製品を排出容器内に押し込みます。

j.排出ステーションはシリンダーを使用してケースに入ったセルをコンテナトラックに移送し、セルをコンテナ内に順次押し込みます。トラックとコンテナ内のセルは、プラス端子が上、マイナス端子が下になるように垂直に配置されます。

k.不良品排出ステーションでは、マイナスタブや絶縁ガスケットのない電池は不良品として排出されます。放電前に、これらのセルにはタブの位置決めと曲げが行われます。

Cell Insertion Machine の設計はユーザーフレンドリーで、操作が簡単で、安定した信頼性の高い高効率のパフォーマンスを実現します。{0}

お客様のご要望に基づいて、さまざまなモデルのカスタマイズされた設計を提供します。

当社は細胞挿入装置のオリジナルメーカーとして、国内外の大手企業に安定供給を続けています。 1 年間の保証と生涯メンテナンス サポートを提供します。-お問い合わせやご注文もお待ちしております。
